ПГБ-200
Специалисты Завода ГазСинтезⓇ поставляют блочные газорегуляторные пункты ПГБ-200 в максимальной заводской готовности. Пункты предназначены для эксплуатации на предприятиях газовой промышленности для:
- снижения уровня давления газа на входе;
- поддержания давления газа на выходе из системы;
- очистки газовой среды от мелких примесей.

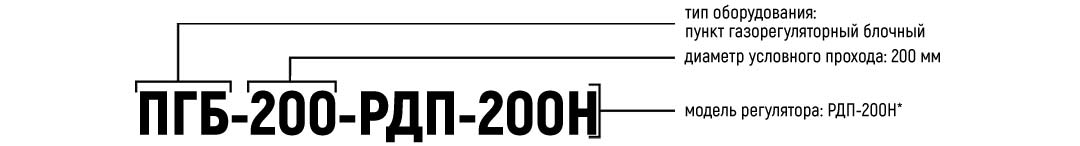

При оформлении заказа рекомендуем воспользоваться маркировкой блочных пунктов нашего производства с учетом требований к оборудованию:
* Модель регулятора подбирается в соответствии с указанными значениями в таблице типоразмеров
Как в Новгороде заказать блочно-модульный газорегуляторный пункт ПГБ-200?
Оставить специалистам Завода ГазСинтезⓇ запрос на расчет стоимости проектирования, изготовления ПГБ-200 и расчета срока поставки до любого города Новгородской области можно с помощью:
- бесплатной телефонной линии 8-800-555-4784
- электронной почты
- формы "Запрос на оборудование"
Модификации ПГБ-200
Завод ГазСинтезⓇ выпускает блочные пункты ПГБ-200 на базе регуляторов высокого и низкого давления с учетом требований к условиям эксплуатации и пропускной способности оборудования.
Так, мы предлагаем следующие модификации пунктов редуцирования ПГБ-200:
|
Условное обозначение |
Регулятор |
Входное давление, МПа |
Выходное давление, кПа |
Пропускная способность, м3/ч |
|---|---|---|---|---|
| ПГБ-200 | РДП-200Н | 0,05 - 1,2 | 1,5 - 60 | 10118 - 95183 |
| РДП-200В | 0,1 - 1,2 | 60 - 600 | 11186 - 95183 | |
| РДБК1-200/105 | 0,1 - 1,2 | 1 - 60 | 5900 - 38350 | |
| РДБК1П-200/105 | 0,1 - 1,2 | 30 - 600 | 5900 - 38350 | |
| РДБК1-200/140 | 0,1 - 1,2 | 1 - 60 | 9500 - 61750 | |
| РДБК1П-200/140 | 0,1 - 1,2 | 30 - 600 | 9500 - 61750 |
Конструкция и комплектация ПГБ-200
Газорегуляторный пункт ПГБ-200 поставляется в блочно-модульном исполнении и не требует строительства специальных помещений. В соответствии с классификацией ГОСТ 15200-69 присвоена 1 категория размещения, что предполагает следующие условия эксплуатации на объекте:
- климатическая зона: умеренная, холодная, умеренно-холодная;
- температура окружающей среды: от -60°C до +40°C;
- максимальная влажность воздуха: до 100% при +25°C.
Внутреннее помещение газорегуляторного пункта поделено газонепроницаемой перегородкой на два отсека с независимыми входами.
Первый отсек - технологический - служит для установки регулятора давления газа, фильтра газа, первичных приборов КИПиА и арматуры (запорной и регулирующей).
Второй отсек - вспомогательный - предназначен для размещения электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева обоих помещений.
С внешней стороны блок-бокс ПГБ-200 облицован профлистами или сэндвич-панелями. Требуемая толщина панелей и цветовое решение подбираются с учетом пожеланий Заказчика на этапе формирования технического задания.
Контроль за работой оборудования осуществляется с помощью приборов учета: датчиков (избыточного или абсолютного давления, температуры, перепада давления), манометров, термометров. Передача показателей может быть организована дистанционно по GSM-каналу (при наличии GSM-модема).
Компоновочная схема ПГБ-200*
* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Функциональная схема ПГБ-200*
1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)
* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Габаритные размеры ПГБ-200*
1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка
1 - Р вх. (Ду 200); 2 - Р вых. (Ду 200); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка
* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
Для расчета стоимости ПГБ-200:
- присылайте технические требования на электронную почту zakaz@sargs.ru;
- заполняйте онлайн-форму для заказа изделия "Запрос на оборудование".
Для получения консультации нашего специалиста по устройству, конструкции и параметрам изделия, Вы можете:
- позвонить сотрудникам Завода ГазСинтезⓇ по телефону 8-800-555-4784;
- воспользоваться формой "Задать вопрос";
- оставить запрос через форму "Обратная связь".
