ПГБ-80-СГ

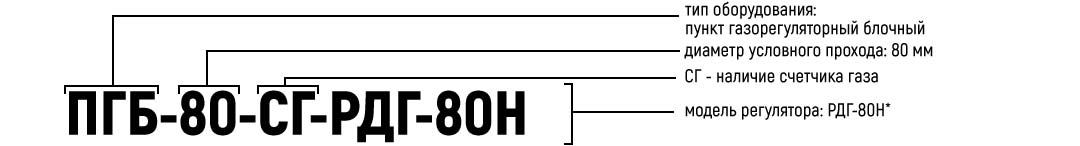

Типоразмерный ряд ПГБ-80-СГ

Завод ГазСинтез^Ⓡ производит и поставляет газорегуляторные пункты ПГБ-80-СГ в блочно-модульном исполнении на базе двух регуляторов давления в зависимости от требований к пропускной способности изделия при эксплуатации на объекте:

Конструктивное исполнение ПГБ-80-СГ

Газорегуляторный блочный пункт ПГБ-80-СГ поставляется в максимальной заводской готовности. Комплект необходимых для работы устройств размещается внутри защищенного металлического блок-бокса. С внешней стороны предусмотрено утепление профлистами или сэндвич-панелями, цвет и толщина которых уточняются на этапе согласования технического задания с Заказчиком.

Газорегуляторный пункт ПГБ-80-СГ производства Завода ГазСинтез^Ⓡ предназначен для установки на открытом воздухе в районах с зонами умеренного, умеренно-холодного или холодного климата. Допустимая температура окружающего воздуха при эксплуатации от -60°C и до +40°C, при этом влажность воздуха при температуре +25°C может составлять 100%.

В соответствии с классификацией ГОСТ 15150-69 ПГБ-80-СГ относится к 1 категории размещения.

Внутреннее помещение газорегуляторного пункта представляет собой два отдельных помещения, между которыми установлена газонепроницаемая перегородка.

• Технологический отсек предназначен для размещения основного технологического оборудования;
• Вспомогательный отсек служит для установки электрического силового оборудования, вторичных приборов КИПиА, а также системы обогрева обоих помещений.

Комплектация блочных газорегуляторных пунктов ПГБ-80-СГ

В технологическом отсеке пунктов ПГБ-80-СГ установлено основное оборудование, которое позволяет осуществлять очистку газа, редуцирование его давления, а также его учет для коммерческих и технологических целей:

• газовый сетчатый фильтр;
• регулятор давления газа в зависимости от необходимой пропускной способности изделия;
• запорно-предохранительная арматура (краны и клапаны);
• контрольно-измерительные приборы (газовый счетчик, датчики абсолютного и избыточного давления, датчики температуры, электронный корректор расхода газа, манометры, термометры, датчик перепада давления).

Точная комплектация и степень автоматизации рассчитывается на этапе разработки проекта на изделие.

При необходимости пункт может быть оборудован средствами диспетчеризации для передачи показателей приборов по GSM-каналу на компьютер оператора дистанционно (при наличии GSM-модема).

Для обеспечения бесперебойной эксплуатации оборудования газорегуляторный пункт ПГБ-80-СГ может также быть укомплектован резервной линией редуцирования.

Компоновочная схема ПГБ-80-СГ*

* Компоновочная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Функциональная схема ПГБ-80-СГ*

1 - Регулятор давления Ду50 (2шт.); 2 - Предохранительный запорный клапан Ду50 (2шт.); 3 - Предохранительный сбросной клапан Ду50 (1 шт.); 4 - Фильтр газа сетчатый Ду50 с индикатором перепада давления (1 шт.); 5 - Измерительный комплекс Ду50 (1 шт.); 6 - Кран шаровый Ду50 (9 шт.); 7 - Кран шаровый Ду20 (4 шт.); 8 - Кран шаровый Ду15 (4 шт.), 9 - Кран шаровый для манометра Ду15 (3 шт.), 10 - Манометр (2 шт.), 11 - Напоромер (1 шт.)

* Функциональная схема представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.

Габаритные размеры ПГБ-80-СГ*

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

1 - Р вх. (Ду 80); 2 - Р вых. (Ду 80); 3 - Вход ПСК (Ду 50); 4 - Выход ПСК (Ду 50); 5 - Продувочные патрубки (Ду 20); 6 - Импульсная линия; 7 - Дефлектор; 8 - Жалюзийная решетка; 9 - Газонепроницаемая перегородка

* Схема габаритных размеров представлена для ознакомления и может быть изменена в соответствии с пожеланиями Заказчика.
